Системы визуализации биолюминесценции in vivo

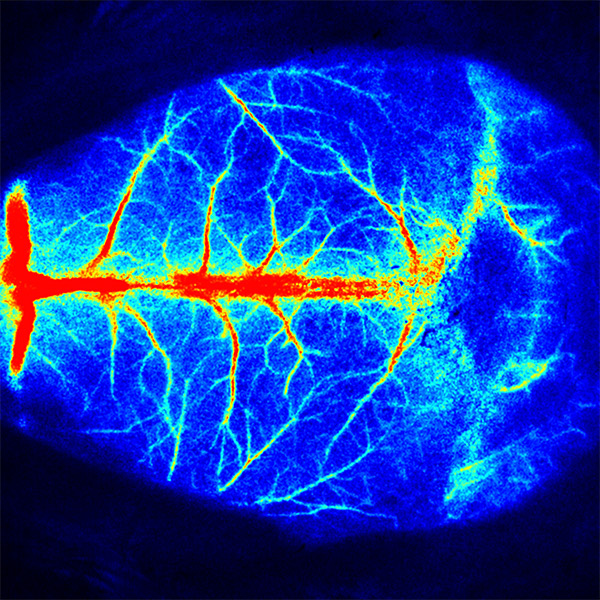

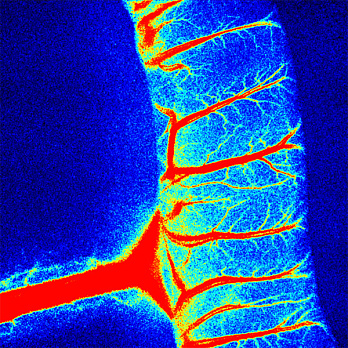

Эта система предназначена для доклинических исследований микроциркуляции, таких как ишемический инсульт, нижние конечности, брыжейка и т. д. Multi-Output включает изображения и видео перфузии крови (4,2 миллиона пикселей), количественные данные для единицы перфузии и диаметра сосуда.

Приложения:

• мониторинг перфузии головного мозга;
• оценка модели MCAO;
• наблюдение за распространяющейся корковой депрессией;

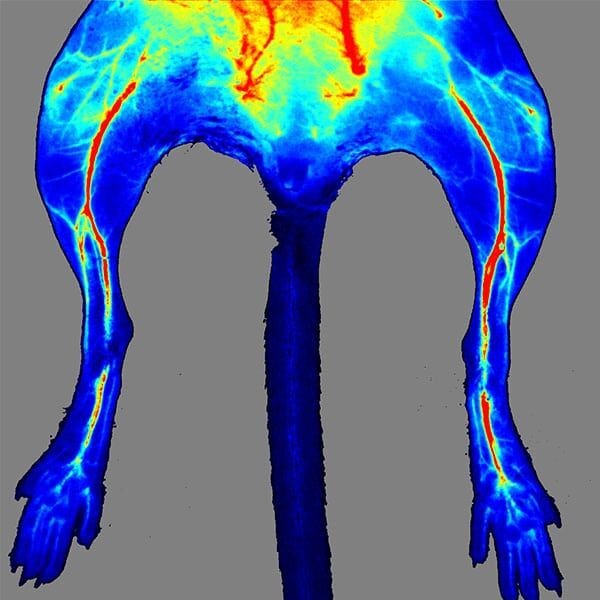

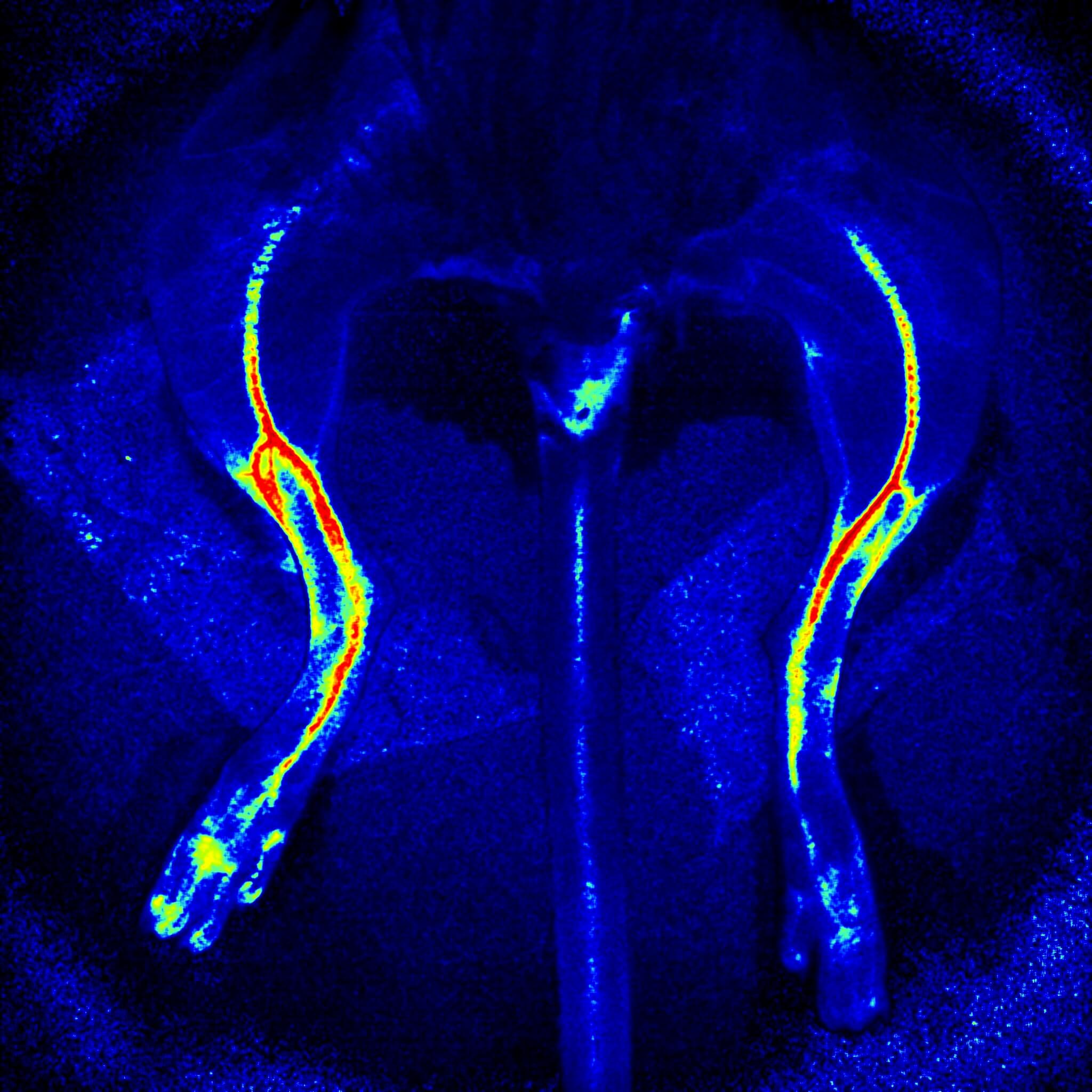

• исследование ишемии задних конечностей;
• ожог кожи/трансплантация кожного лоскута;
• наблюдение за микроциркуляцией в органах.

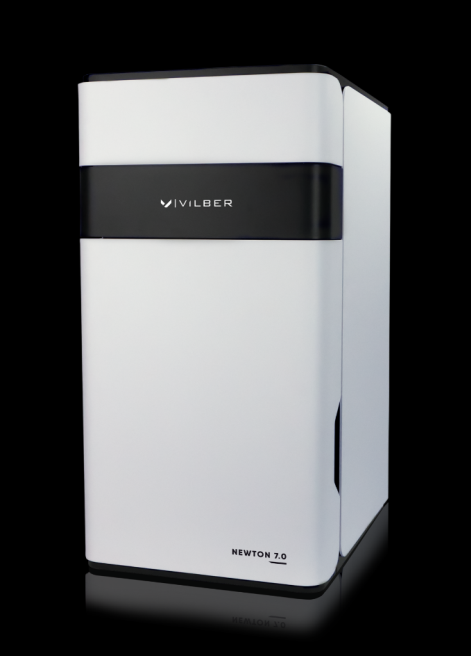

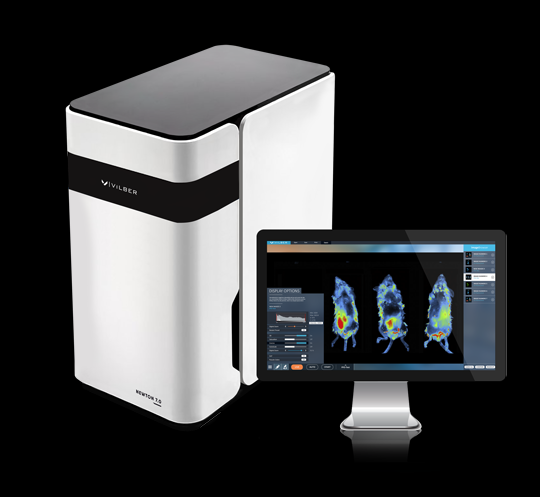

Newton 7.0 — интеллектуальная система видеонаблюдения для удобной работы с животными in vivo и in vitro. Newton 7.0 включает в себя темную комнату с высокочувствительной CCD-камерой исследовательского типа, подогреваемый столик, мультигазовый дыхательный аппарат с маской-конусом для мыши и системой угольных фильтров для утилизации отходов. Все модели совместимы с системами анестезии лабораторных животных изофлураном или севофлураном (опция).

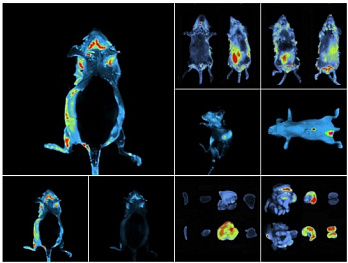

Применения систем Newton 7.0 для визуализации биолюминесценции

• Отслеживание заболевания в живом организме, развитие опухоли, наблюдение за распространением опухоли;
• отслеживание миграции клеток in vivo и in vitro;
• исследование эффективности лекарств;
• наблюдение за группой животных в течение длительного периода времени, чтобы выявить изменения у отдельных животных и т.д.

Технические характеристики системы визуализации Newton 7.0 Mini

• Оптическая система — камера DarQ-11;
• изображение 16 бит, 65535 оттенков серого;
• разрешение камеры, Мп — 4,6 (2160×2160);
• охлаждение камеры, °С — -65 (-90 °С от комнатной);
• моторизованные фиксированные линзы f/0,7;
• автоматическая фокусировка;
• автоматический подбор времени экспозиции и "захват" изображения; автоматическая индикация "оптимальности" экспозиции;
• спектральный диапазон от 400 до 900 нм идеален для современных методов в молекулярной биологии, таких как GFP, YFP и IR применений;
• получение изображения нажатием одной кнопки;
• быстрая количественная оценка полученного сигнала;

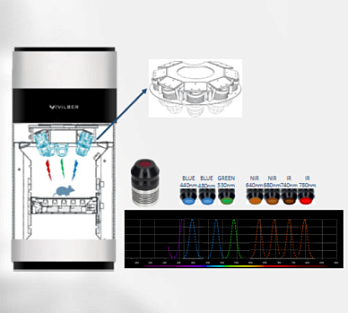

• выбор из 8 каналов возбуждения в ИК-БИК (NIR) и видимых (RGB) областях спектра;
• возможность настройки до 3-х каналов на выбор, нм — 440 / 480 / 540 / 580 / 640 / 680 / 740 / 780;
• возможность установки до 6 эмиссионных фильтров на выбор, нм — 500 / 550 / 600 / 650 / 700 / 750 / 800 / 850;
• 7-позиционный моторизованный фильтродержатель;
• поле зрения:
• минимальное, см — 8×8;
• максимальное, см — 20×20;

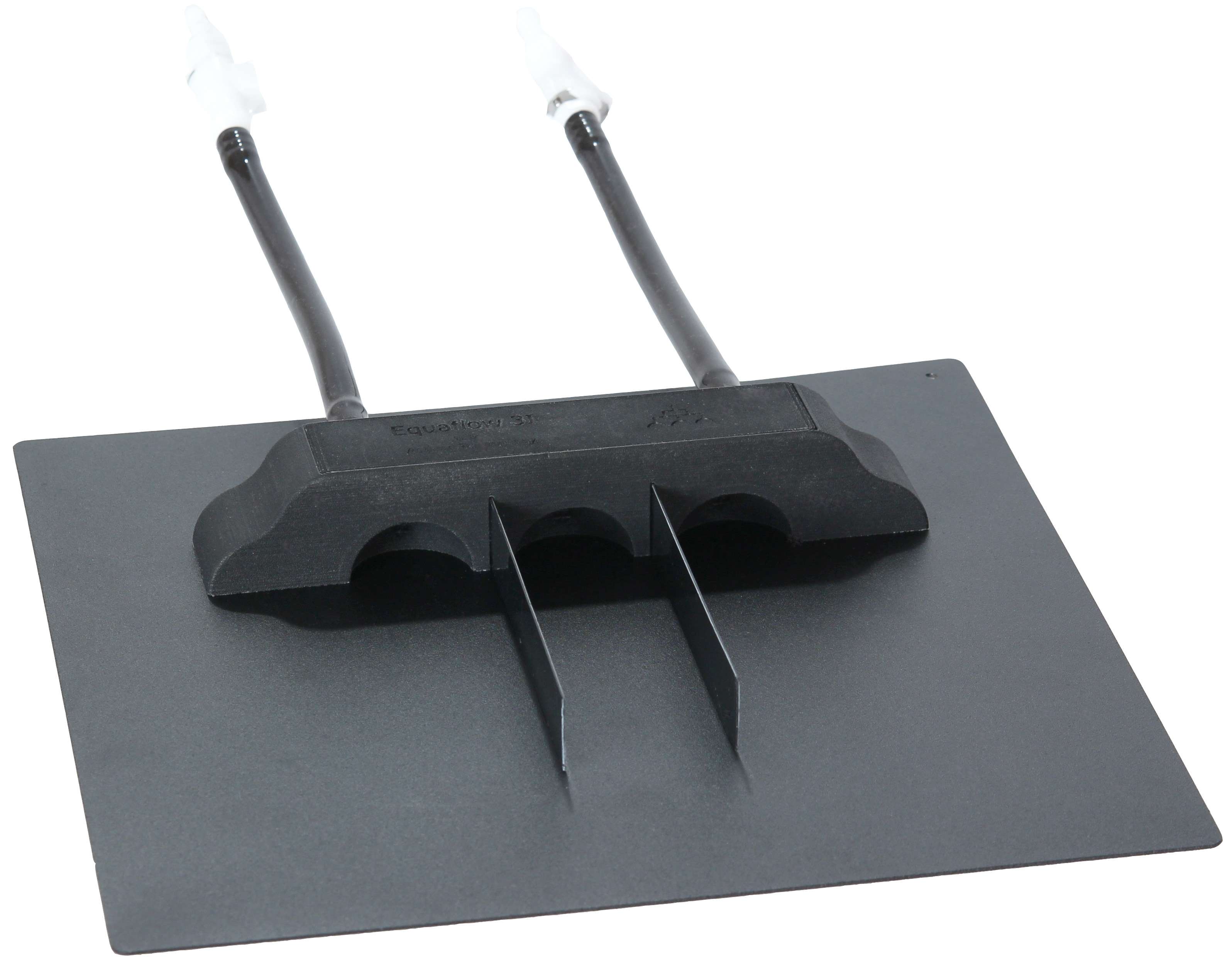

• регулируемая по высоте платформа для животных;
• подогреваемый столик для мышей, °C — 37;
• дыхательный носовые конусы для анестезии мышей внутри темной комнаты на 5 положений;
• автоматическое управление светом;
• верхнее Epi белое освещение в камере — LED-источники света;
• используемые красители — GFP, YFP, Pro-Q Emerald 300, Sypro-Ruby, FITC, DAPI, Alexa Fluor 680, 700, 750, Cy 3, 5, 5.5, DyeLight, IRDye 800CW, VivoTrack 680, VivoTag 750 и т.д.;
• "темные комнаты" изготовлены из металла; устойчивы, надежны, удобны, компактны;
• управление требует наличия компьютера.

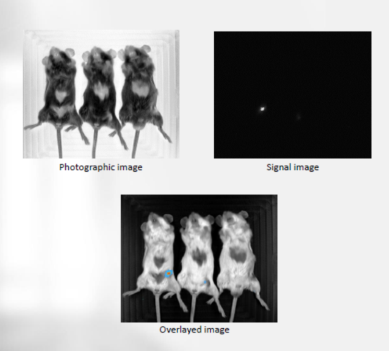

Система позволяет визуализировать и отслеживать развитие опухоли или прогрессирование заболевания в живом организме, следовать за распространением опухоли или исследовать эффективность лекарств.

Интерфейс NEWTON 7.0 помогает вам наблюдать за одной и той же группой животных в течение длительного периода времени, чтобы выявить изменения в отдельных животных.

• отслеживание заболевания в живом организме, развитие опухоли, наблюдение за распространением опухоли;
• отслеживание миграции клеток in vivo и in vitro;
• исследование эффективности лекарств;
• наблюдение за группой животных в течение длительного периода времени, чтобы выявить изменения у отдельных животных и т.д.

• фиксированные линзы V07 с уникальным моторизованным светосильным объективом с фокусным расстоянием f 0,7;

• инновационная библиотека AppsStudio, более 40 протоколов;
• получение изображения нажатием одной кнопки;
• спектральный диапазон от 400 до 900 нм идеален для современных методов в молекулярной биологии, таких как GFP, YFP и IR применений;
• быстрая количественная оценка полученного сигнала;
• до 8 каналов возбуждения в ИК-БИК-NIR-видимые RGB и УФ-областях благодаря светодиодным модулям Spectra (опция 9111 2330 1 Newton — Fluo upgrade for BT systems);
• чувствительность биолюминесценции — 1 фемтограмм;
• изображение 16 бит, 65536 оттенков серого;
• динамический диапазон имеет оптическую плотность — 4,8 OD;
• камера без дефектных пикселей — Grade 0;
• разрешение камеры 2160 × 2160;
• разрешение изображения, Мп — 10;
• 11-позиционный моторизованный фильтродержатель;
• охлаждение камеры, °C — 65;
• монохромное и цветное изображение;
• режим 3D-изображения через 3D-IR камеры;
• поле зрения:
• минимальное, см — 12 × 12;
• максимальное, см — 12 × 12;
• автоматическая фокусировка;
• автоматический подбор времени экспозиции и "захват" изображения;
• автоматическая индикация "оптимальности" экспозиции;
• автоматическое управление светом;
• верхнее Epi белое освещение в камере — LED-источники света;
• моторизованная платформа по осям x,y,z;
• подогреваемый столик для мышей, 37 °C ;
• система сбора отработанного газа;
• дыхательный аппарат для анестезии мышей внутри темной комнаты;
• "темные комнаты" изготовлены из металла; устойчивы, надежны, удобны, компактны;
• управление требует наличия компьютера.

Newton 7.0-BT100:

• количество мышей — 1;
• фиксированная камера;
• фиксированная платформа;
• 4 узкополосных фильтра для биолюминесцентной (BLI) томографии, нм — 500, 550, 600, 650.

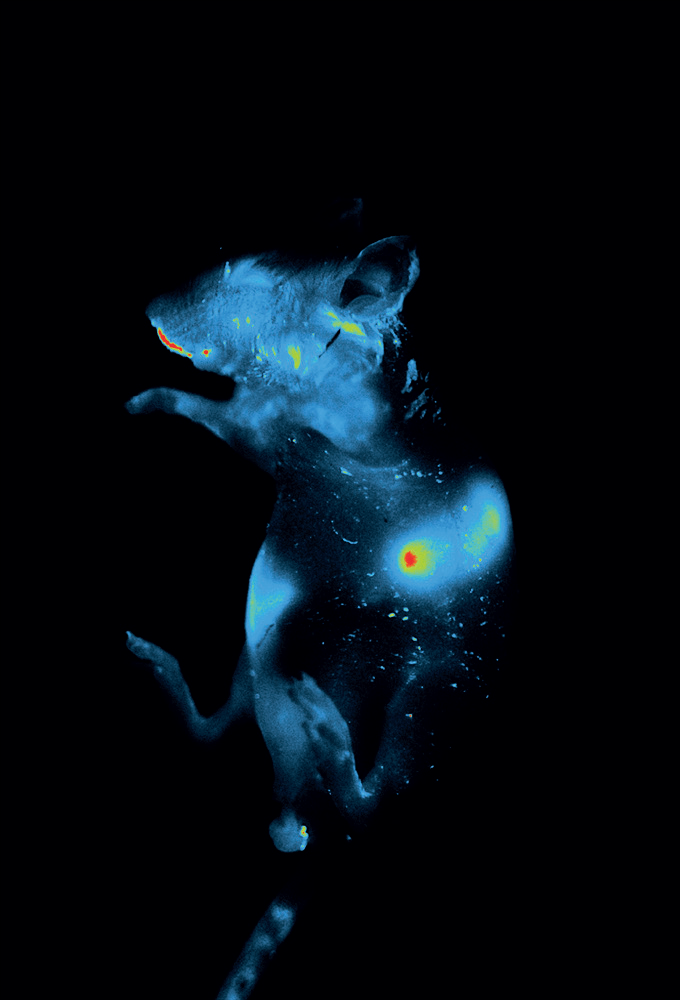

		Опухолевые клетки, экспрессирующие люциферазу, через 6 недель после инъекции.

• отслеживание заболевания в живом организме, развитие опухоли, наблюдение за распространением опухоли;
• отслеживание миграции клеток in vivo и in vitro;
• исследование эффективности лекарств;
• наблюдение за группой животных в течение длительного периода времени, чтобы выявить изменения у отдельных животных и т.д.

• Чувствительность биолюминесценции — 1 фемтограмм;
• изображение 16 бит, 65536 оттенков серого;
• динамический диапазон имеет оптическую плотность — 4,8 OD;
• камера без дефектных пикселей — Grade 0;
• разрешение камеры 2160 × 2160;
• разрешение изображения, Мп — 10;
• 11-позиционный моторизованный фильтродержатель;
• охлаждение камеры, ^°C — 65;
• монохромное и цветное изображение;
• режим 3D-изображения через 3D-IR камеры;
• режим макросъемки;
• поле зрения:
• минимальное, см — 6 × 6;
• максимальное, см — 20 × 20;
• автоматическая фокусировка;
• автоматический подбор времени экспозиции и "захват" изображения;
• автоматическая индикация "оптимальности" экспозиции;
• автоматическое управление светом;
• верхнее Epi белое освещение в камере — LED-источники света;
• моторизованная платформа по осям x,y,z;
• подогреваемый столик для мышей, 37^°C ;
• система сбора отработанного газа;
• дыхательный аппарат для анестезии мышей внутри темной комнаты;
• "темные комнаты" изготовлены из металла; устойчивы, надежны, удобны, компактны;
• управление требует наличия компьютера.

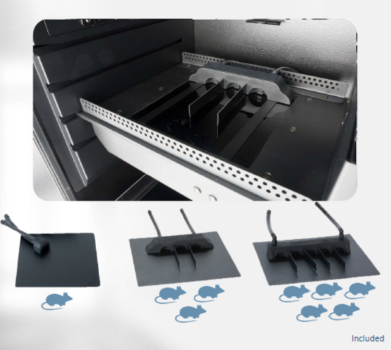

• количество мышей — 5;
• Z-Axis моторизованная камера;
• моторизованная платформа по осям x, y, z;
• 4 узкополосных фильтра для биолюминесцентной (BLI) томографии, нм — 500, 550, 600, 650.

		Опухолевые клетки, экспрессирующие люциферазу, через 6 недель после инъекции.

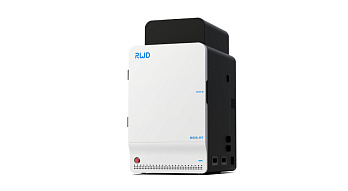

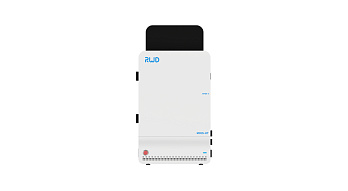

Система визуализации биолюминесценции и флуоресценции in vivo, MOIS HT предназначена для захвата и анализа изображений биолюминисцентных и флуоресцентных сигналов образцов тканей и живых организмов, полученных в формате in vivo и in vitro. Благодаря использованию высокочувствительной макрокамеры и высококачественных фильтров MOIS HT можно получать отличные изображения в режиме реального времени. Система имеет высокую производительность, а четыре канала (синий, зеленый, красный и ближнекрасный) позволяют получить визуализацию широкого спектра флуоресцентных белков и красителей, включая GFP и ICG. Анализ люминисцентных сигналов осуществляется при помощи соответствующего ПО, входящего в комплект поставки прибора. Простая конструкция системы MOIS HT отличается удобством в работе, быстротой и надежностью.

Система MOIS HT в исследованиях биолюминесценции

• Мониторинг хода заболевания в живом организме, изучение с помощью изображений распространение и роста опухолевых клекток;
• контроль миграции клеток in vivo и in vitro;
• определение эффективности и биологического распределения лекарственных препаратов, частиц наноформата и других молекул;
• получение визуализаций растений.

MOIS HT визуализирует флуоресценцию в видимом (VIS) и инфракрасном (NIR) спектре, биолюминисценцию in vivo и in vitro

• Оптическая система — CCD-камера научного типа с разрешением 1024×1024;
• квантовая эффективность при 500-700 нм, % — 80;
• фиксированные линзы с апертурой ≥ f/1;
• охлаждение камеры, °C — -65;
• поле зрения минимальное / максимальное, см — 2,5×2,5 / 25×25;
• фильтродержатель для 21 фильтра возбуждения;
• фильтродержатель для 9 фильтров эмиссии;
• температура подогреваемого столика для работы с мышами, °C — от 20 до 42;
• количество мелких животных (мыши) — до 10;
• возможность подачи анестезии мышам в темной комнате;
• специальный лазер для индикации и центрирования образца в режиме реального времени;
• доукомплектация при необходимости блоком для рентгена.

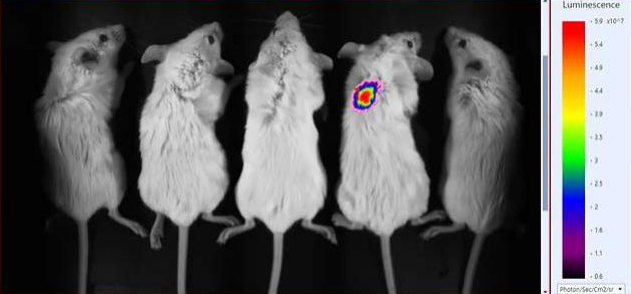

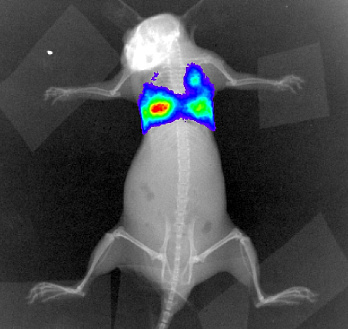

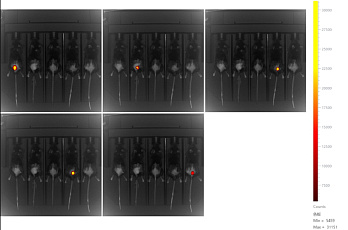

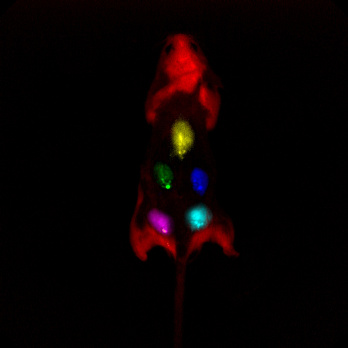

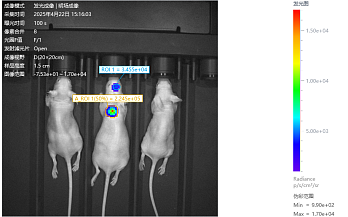

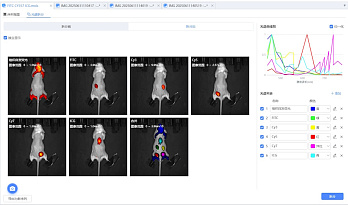

Примеры визуализаций животных in vivo

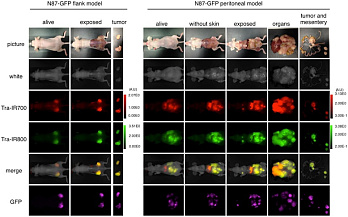

Примеры визуализации флуоресценции разных объектов исследования

• Чувствительность биолюминесценции —1 фемтограмм;
• чувствительность флуоресценции — 1 пикограмм;
• изображение 16 бит, 65536 оттенков серого;

• моторизованные фиксированные линзы f/0,7;
• разрешение камеры 2200 × 2200;
разрешение изображения, Мп — 10;
• поле зрения, см — 12 × 12;
• 8 источников возбуждения с длиной волны, нм — 440, 480, 540, 580, 640, 680, 740, 780;
• 10-позиционный моторизованный фильтродержатель;
• 9 узкополосных фильтров с длиной волны, нм — 535, 565, 595, 655, 710, 695, 750, 820, 840;
• автоматическая фокусировка;
• автоматический подбор времени экспозиции и "захват" изображения; автоматическая индикация "оптимальности" экспозиции;
• фиксированная платформа;
• подогреваемый столик для мышей, 37 ^°C ;
• система сбора отработанного газа;
• дыхательный аппарат для анестезии мышей внутри темной комнаты;
• автоматическое управление светом;
• верхнее Epi белое освещение в камере — LED-источники света;
• используемые красители — GFP, YFP, Pro-Q Emerald 300, Sypro-Ruby, FITC, DAPI, Alexa Fluor 680, 700, 750, Cy 3, 5, 5.5, DyeLight, IRDye 800CW, VivoTrack 680, VivoTag 750 и т.д.;
• "темные комнаты" изготовлены из металла; устойчивы, надежны, удобны, компактны;
• управление требует наличия компьютера.

	Система позволяет визуализировать и отслеживать развитие опухоли или прогрессирование заболевания в живом организме, следовать за распространением опухоли или исследовать эффективность лекарств. Интерфейс NEWTON 7.0 помогает вам наблюдать за одной и той же группой животных в течение длительного периода времени, чтобы выявить изменения в отдельных животных.

• Чувствительность биолюминесценции —1 фемтограмм;
• чувствительность флуоресценции — 1 пикограмм;
• изображение 16 бит, 65536 оттенков серого;

• моторизованные фиксированные линзы f/0,7;
• разрешение камеры 2200 × 2200;
разрешение изображения, Мп — 10;
• поле зрения:
– минимальное, см — 4 × 4;
– максимальное, см — 20 × 20;

• 8 источников возбуждения с длиной волны, нм — 440, 480, 540, 580, 640, 680, 740, 780;
• 10-позиционный моторизованный фильтродержатель;
• 9 узкополосных фильтров с длиной волны, нм — 535, 565, 595, 655, 710, 695, 750, 820, 840;
• автоматическая фокусировка;
• автоматический подбор времени экспозиции и "захват" изображения; автоматическая индикация "оптимальности" экспозиции;
• моторизованная платформа по осям x,y,z;
• подогреваемый столик для мышей, 37 ^°C ;
• система сбора отработанного газа;
• дыхательный аппарат для анестезии мышей внутри темной комнаты;
• автоматическое управление светом;
• верхнее Epi белое освещение в камере — LED-источники света;
• используемые красители — GFP, YFP, Pro-Q Emerald 300, Sypro-Ruby, FITC, DAPI, Alexa Fluor 680, 700, 750, Cy 3, 5, 5.5, DyeLight, IRDye 800CW, VivoTrack 680, VivoTag 750 и т.д.;
• "темные комнаты" изготовлены из металла; устойчивы, надежны, удобны, компактны;
• управление требует наличия компьютера.

	Система позволяет визуализировать и отслеживать развитие опухоли или прогрессирование заболевания в живом организме, следовать за распространением опухоли или исследовать эффективность лекарств. Интерфейс NEWTON 7.0 помогает вам наблюдать за одной и той же группой животных в течение длительного периода времени, чтобы выявить изменения в отдельных животных.

• Чувствительность биолюминесценции — 1 фемтограмм;
• чувствительность флуоресценции — 1 пикограмм;
• изображение 16 бит, 65536 оттенков серого;
• моторизованные фиксированные линзы f/0,7;
• разрешение камеры 2160 × 2160;
• разрешение изображения, мП — 10;
• поле зрения:
– минимальное, см — 6 × 6;
– максимальное, см — 20 × 20;

• 8 источников возбуждения с длиной волны, нм — 440, 480, 580, 640, 680, 740, 780;
• 10-позиционный моторизованный фильтродержатель;
• 8 узкополосных фильтров с длиной волны, нм — 500, 550, 600, 650, 700, 750, 800, 850;
• автоматическая фокусировка;
• автоматический подбор времени экспозиции и "захват" изображения; автоматическая индикация "оптимальности" экспозиции;
• моторизованная платформа по осям x,y,z;
• вращающийся столик для растений, 30^°;
• используемые красители — GFP, YFP, Pro-Q Emerald 300, Sypro-Ruby, FITC, DAPI, Alexa Fluor 680, 700, 750, Cy 3, 5, 5.5, DyeLight, IRDye 800CW, VivoTrack 680, VivoTag 750 и т.д.;
• "темные комнаты" изготовлены из металла; устойчивы, надежны, удобны, компактны;
• управление требует наличия компьютера.

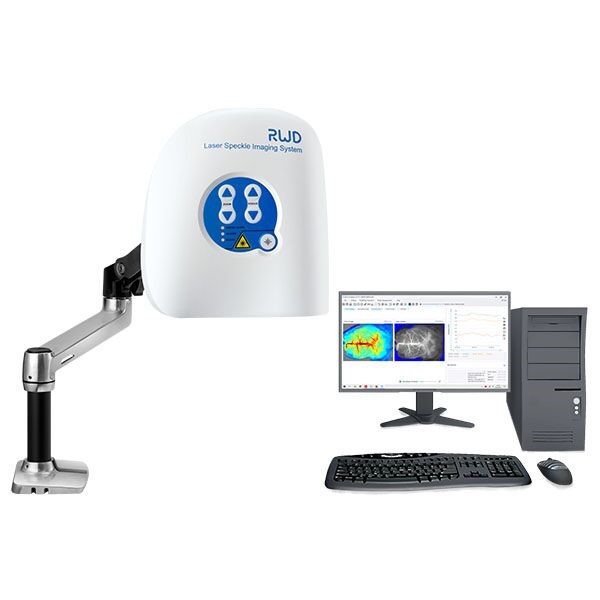

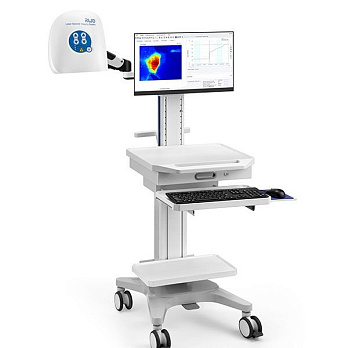

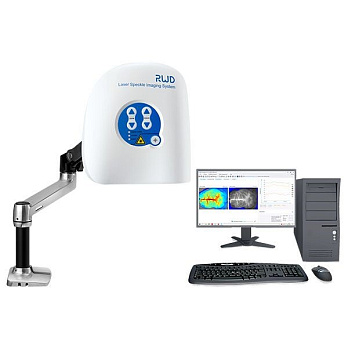

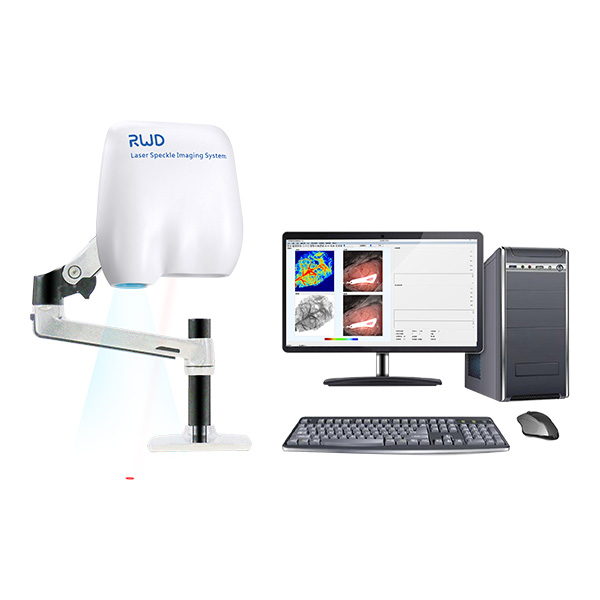

Инновационная модель RFLSI ZW для визуализации кровоснабжения органов не инвазивным способом легко позволяет наблюдать и регистрировать кровеносную систему живых объектов в реальном времени и в отсутствии какого-либо контрастного вещества.

RFLSI ZW — новая система, которая обладает улучшенной оптикой и программной обработкой изображений, более высокой частотой кадров и оптическим разрешением, также использует технологию LSCI (лазерная спекл-контрастная визуализация).

RFLSI ZW — идеальный инструмент для анализа и документирования микроциркуляции крови в любых тканях или органах in vivo.

Характеристики системы RFLSI ZW

• Оптическая система — камера CМOS Global Shutter;
• разрешение камеры — 2064×1544;
• оптическое разрешение, мкм/пиксель — 3,9;
• кадры в сек — 100 (нормальный режим) / 50 (режим высокого разрешения);
• автоматическая фокусировка;
• скорость фокусировки, сек — 4;
• моторизованный зум — 10×;
• рабочая дистанция, см — от 10 до 40;
• автоматическое измерение и отображение рабочей дистанции;
• размер изображения, см² — от 0,57-0,75 до 22,5-30;
• лазер, нм — 785 (мониторинг) / 650×2 (контрольный);
• самокалибровка;
• мультипликатор видео — 0,25/0,5/1/2/4/8/16/32/64;
• охлаждение полупровдниковое;
• компенсационный режим при световом усилении интенсивности;
• коррекция фона.

Области применения:

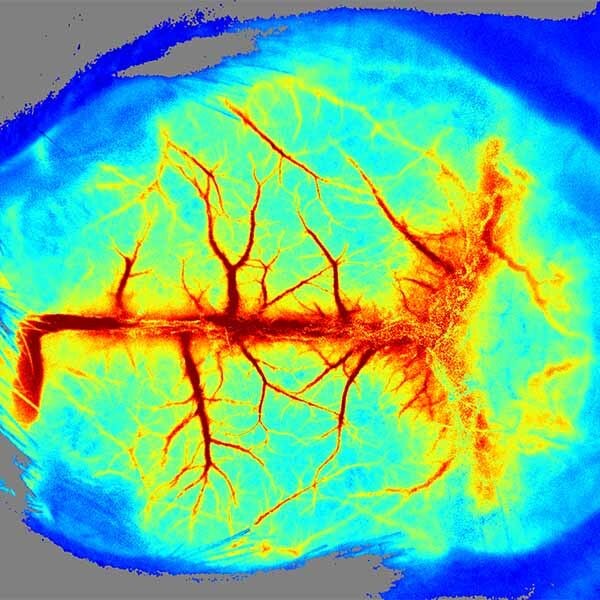

• исследование кровоснабжения головного мозга;
• анализ модели ишемического инсульта (MCAO);
• оценка распространения корковой депрессии;
• наблюдения ишемии задних конечностей;
• ожоговые поражения кожного покрова и оценка кожного трансплантата;
• мониторинг микроциркуляции органов;
• аллергическая реакция кожных покровов;
• сепсис;
• изучение хориоаллантоисных мембран у куриц;
• диабетическая стопа.
