Микроскопы инвертированные Выбраны параметры: Magus

Бинокулярный микроскоп значительно облегчает просмотр и уменьшает нагрузку на глаза.

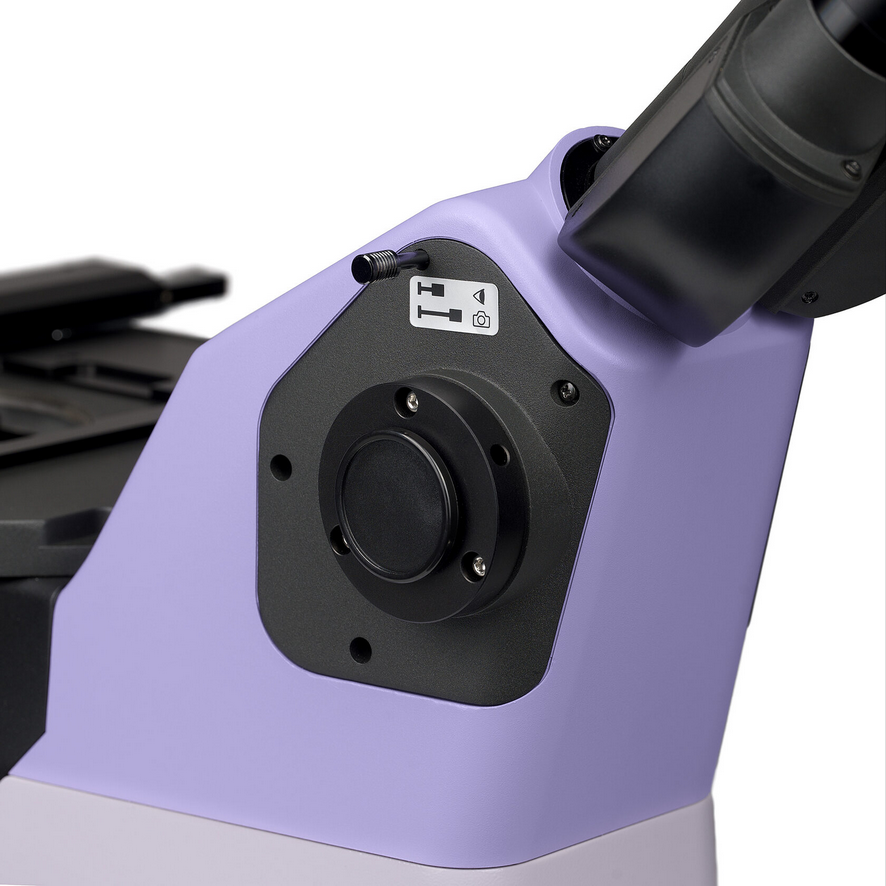

В боковом ответвлении, расположенном на насадке прибора, есть слот для камеры. Переключение потока света возможно в двух вариантах: 100/0 или 0/100.

В диске есть пять слотов для объективов, один из них пустой, в нем возможно разместить опциональный объектив.

Планахроматные объективы расположены с запасом пространства для работы, которое необходимо с учетом использования посуды с высотой днища до 0,12 см. Парфокальная высота составляет 60 мм. Из четырех основных объективов 1 применим для методики СП, 3 — для метода ФК, подходящего для изучения живых клеток. ФК микроскопия способна преобразовывать различия в показателе преломления в разницу в яркости. Оптика фазово-контрастного микроскопа делает объекты ярче или темнее (в зависимости от используемой модели), тем самым увеличивая их цветовой контраст с окружающей оправой. Метод позволяет бережно изучать клетки и ткани, не используя окрашивание и другие губительные методы улучшения визуализации. Хорошим примером здесь являются бактерии. Они почти полностью прозрачны, но, тем не менее, кажутся темнее или ярче, чем фон.

Комфортная для исследователя яркость у большинства моделей должна настраиваться при каждой смене увеличения. Резкая смена яркости утомительна для глаз и уменьшает продуктивность труда лаборантов. Модель MAGUS Bio V360 имеет встроенную систему цифровой настройки яркости света: прибор фиксирует яркость для каждого из объективов, которую настроил исследователь, затем в автоматизированном режиме регулирует ее при изменении положения револьвера. Это снижает временные затраты на регулирование и увеличивает производительность и скорость обработки проб. Микроскоп комфортен для экспертов, которым необходимо часто менять увеличение для внимательного и тщательного изучения образца.

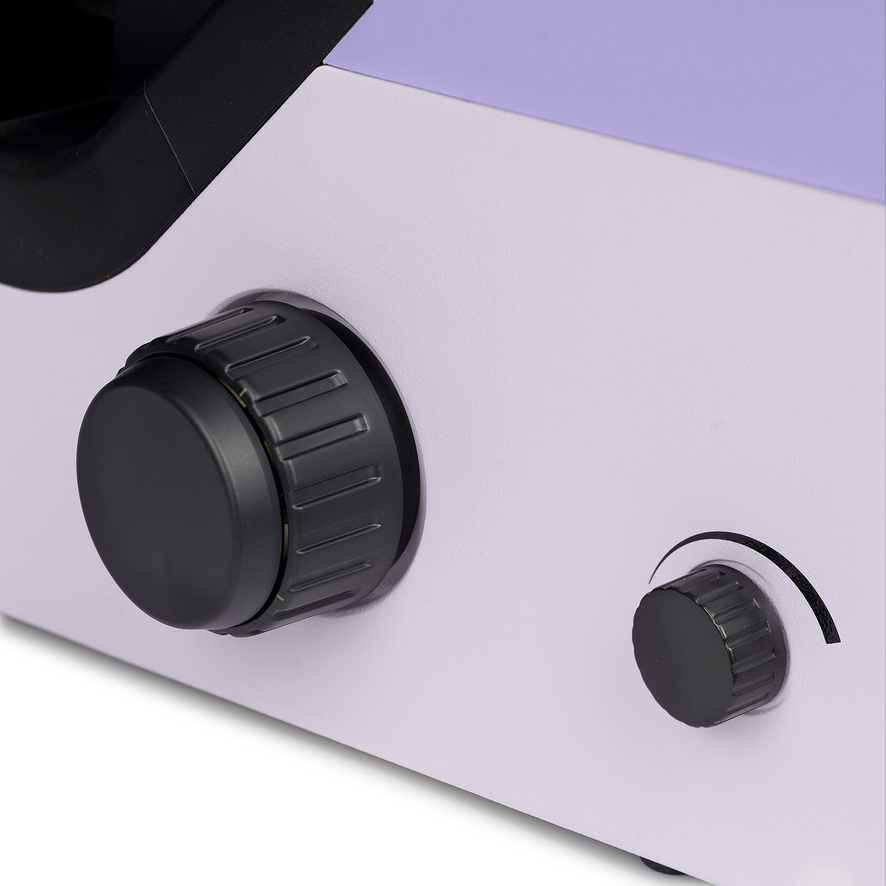

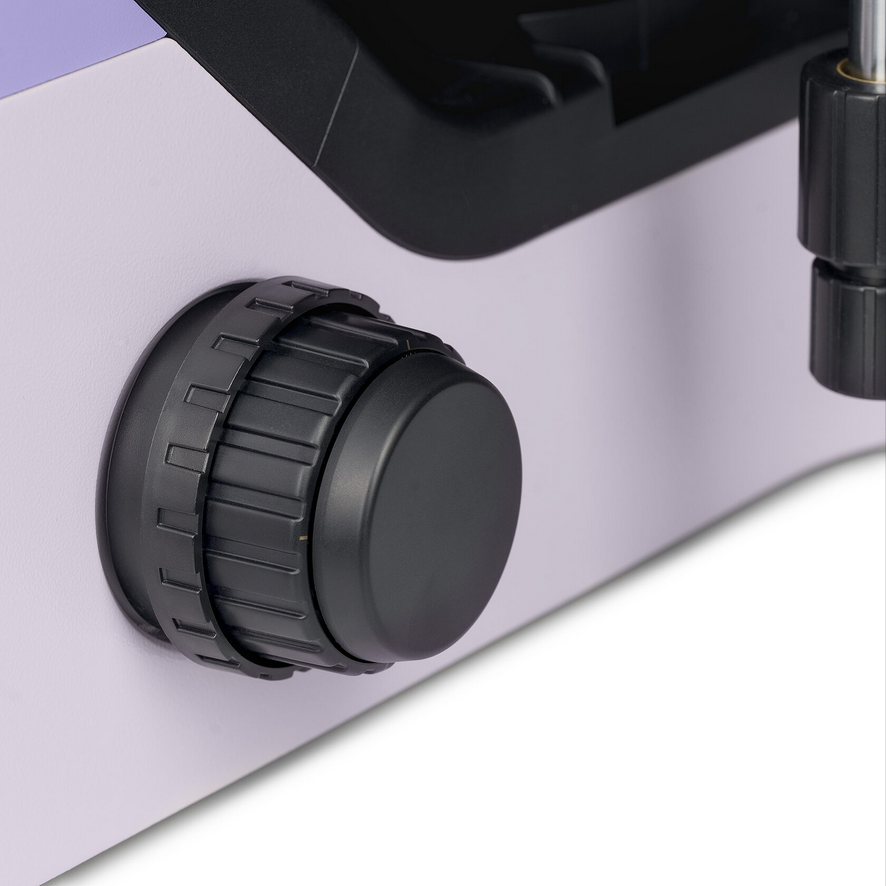

Тонкая и грубая фокусировка осуществляется посредством размещенных внизу ручек. Такая конструкция не вызывает утомление рук исследователя.

Закрепленный в статическом состоянии предметный столик оснащен устройством перемещения лабораторных емкостей с пробами в взаимно перпендикулярных плоскостях.

В конденсоре встроен слайдер для ФК , фазовые кольца центрированы. Такая особенность модели ускоряет переход между разными методами анализа. В гнезде можно разместить слайдеры рельефного контраста, модуляционного контраста Хоффмана (приобретаются опционально).

Источником освещения выступает светодиод на 3 Вт, он гарантирует необходимую интенсивность для всех методов. Нужный уровень света поддерживается для всех объективов. Подстройка яркости не сказывается на цветовой температуре. Длительность эксплуатации источника освещения составляет 50 тысяч часов.

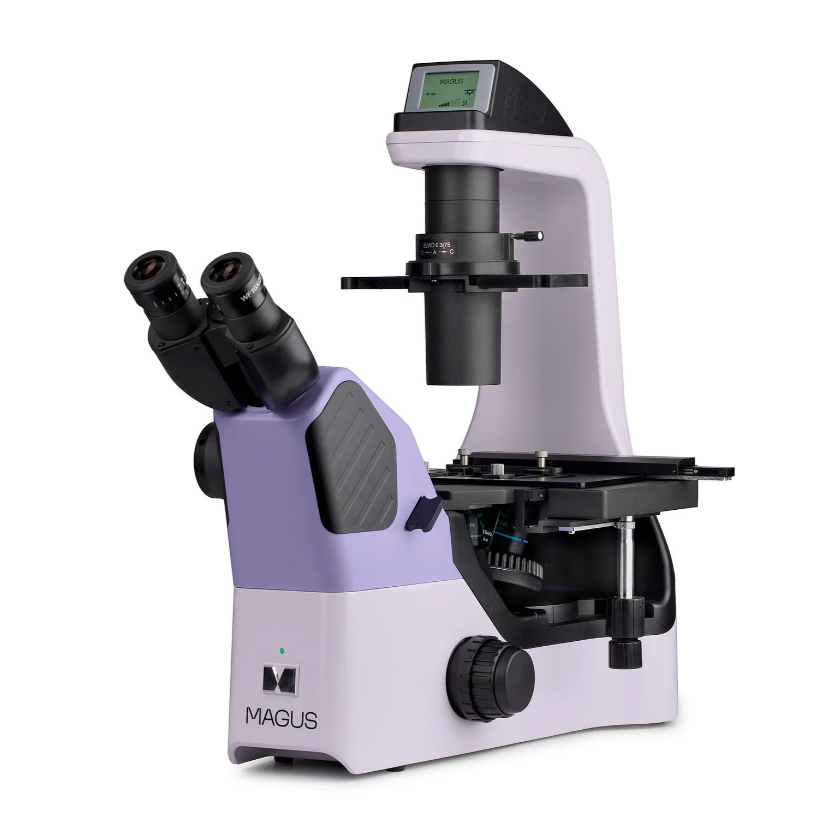

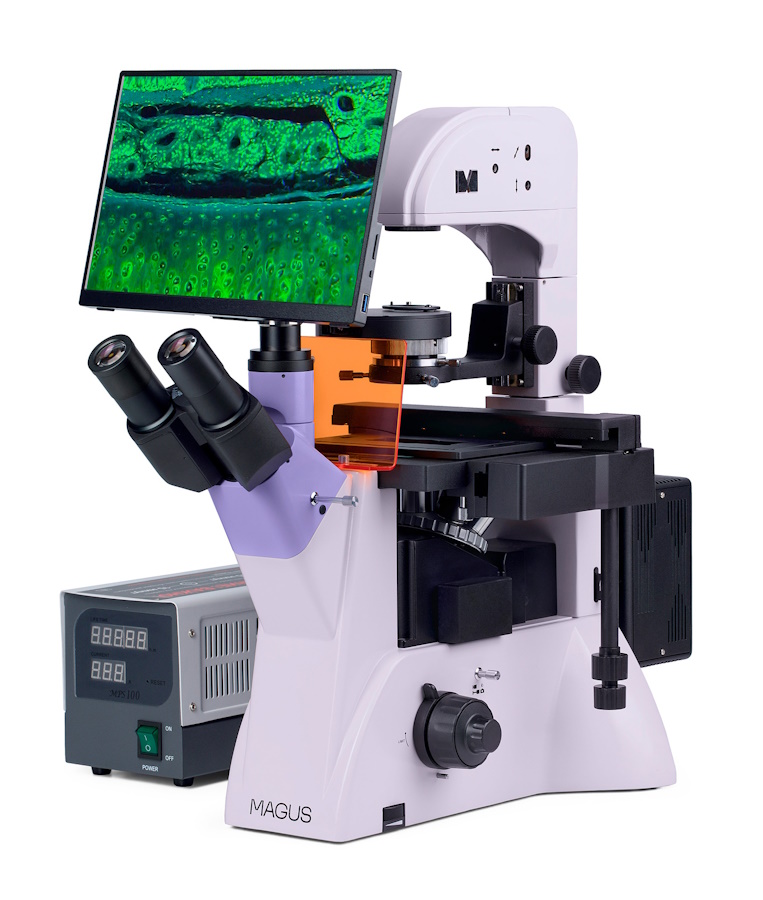

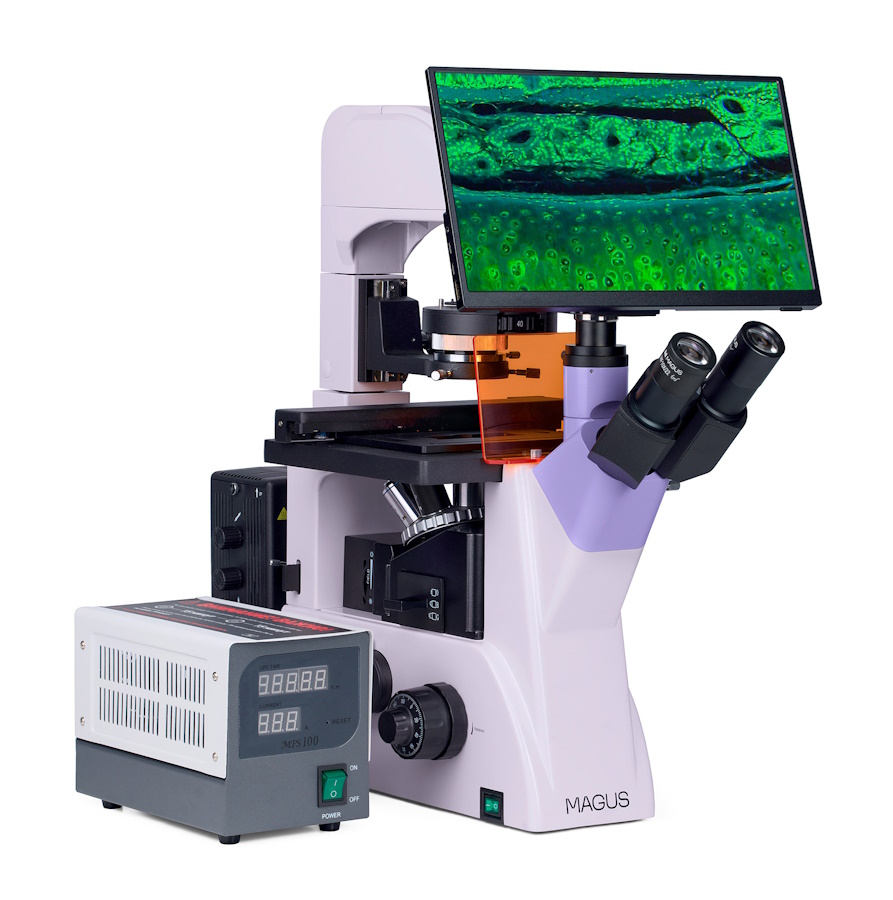

Микроскоп оснащен ЖК-монитором, который упрощает работу с прибором, поскольку демонстрирует важные параметры (от кратности увеличения до режима функционирования прибора). Одной кнопки достаточно, чтобы при помощи этого монитора настроить яркость или заблокировать ее изменение, выбрать режим сна и настроить таймер автоматического отключения микроскопа.

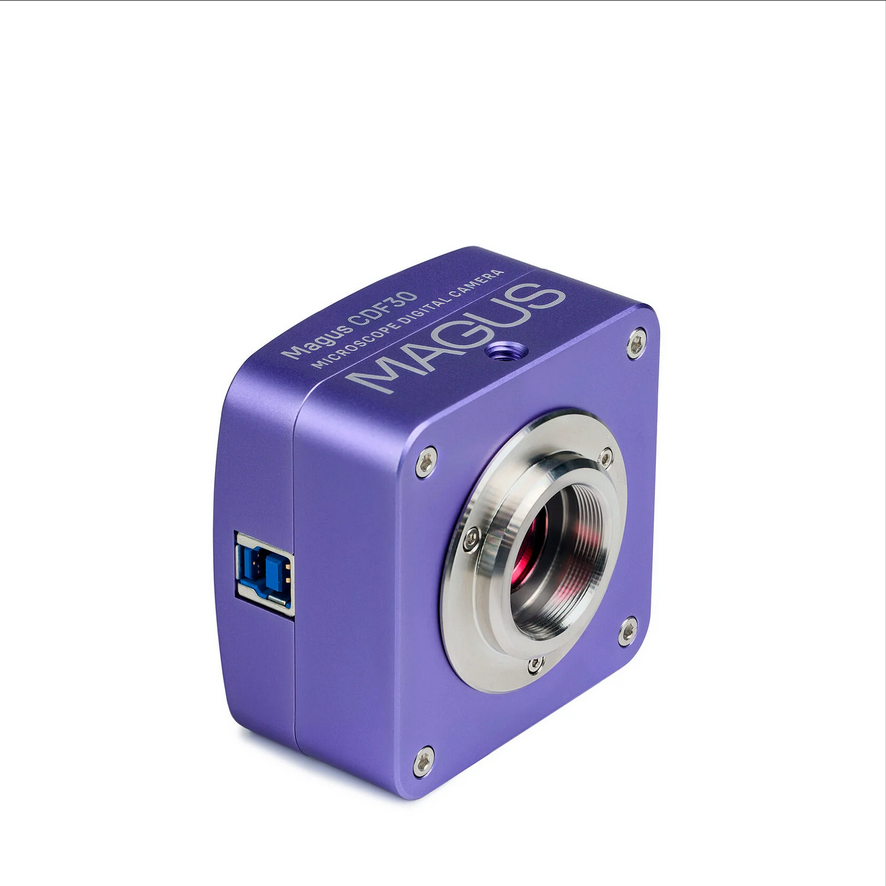

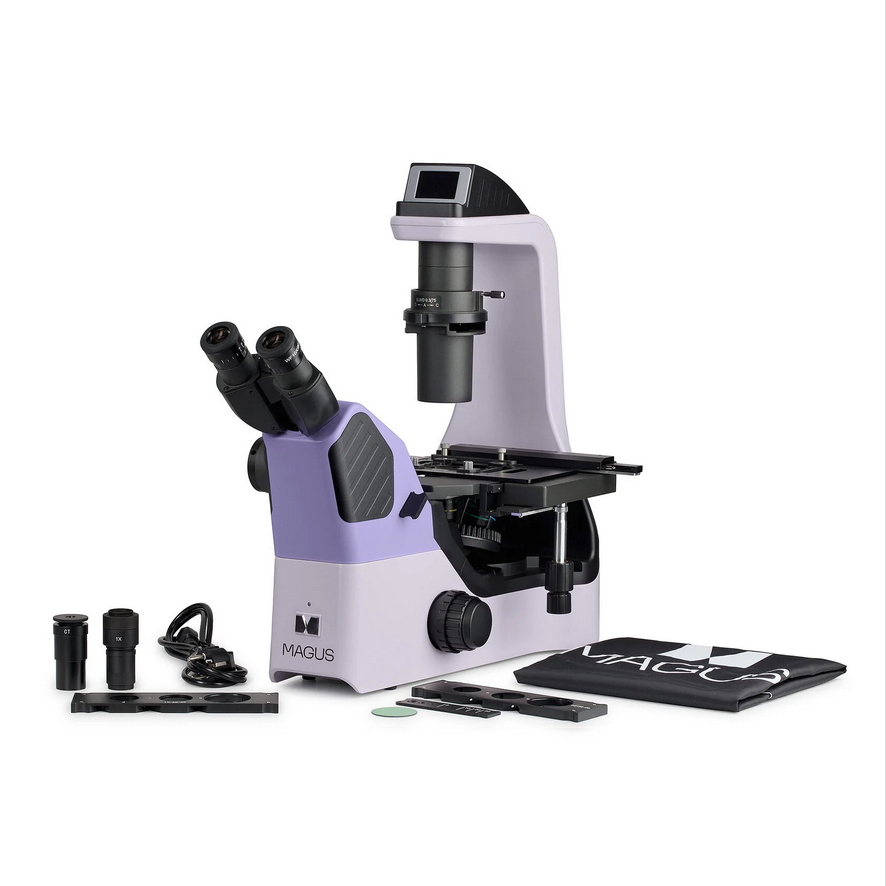

В качестве аксессуаров с моделью можно использовать окуляры, мониторы, фотоаппараты или видеокамеры, слайды для калибровки, программное обеспечение, устройства, расширяющие спектр применяемых методик исследования.

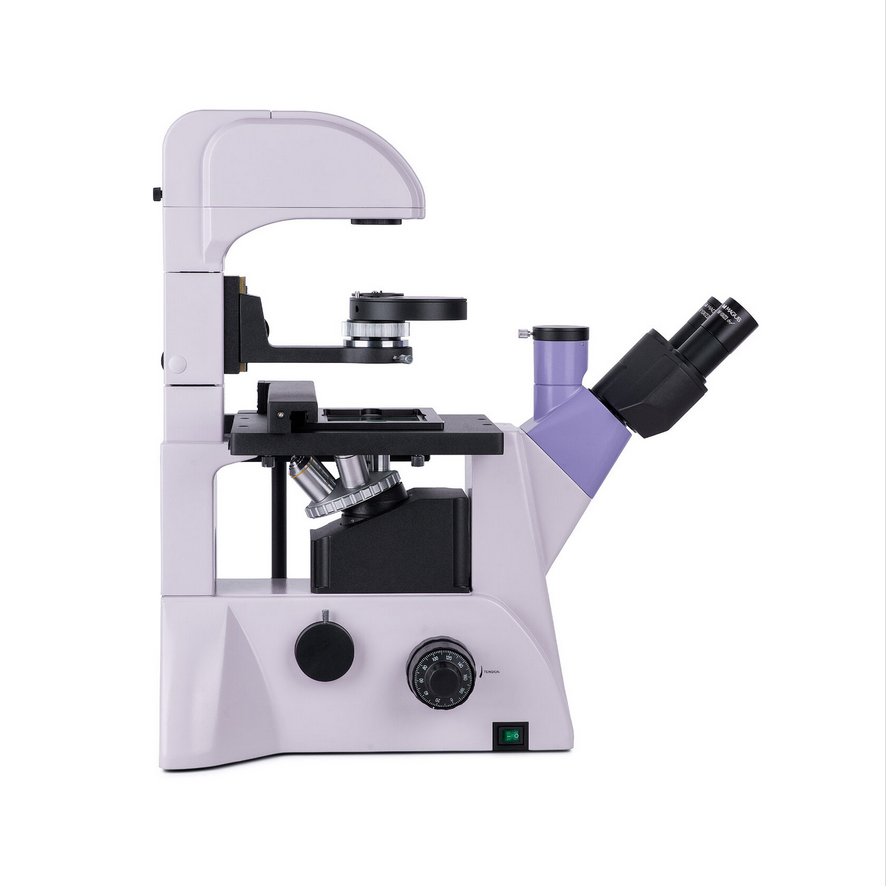

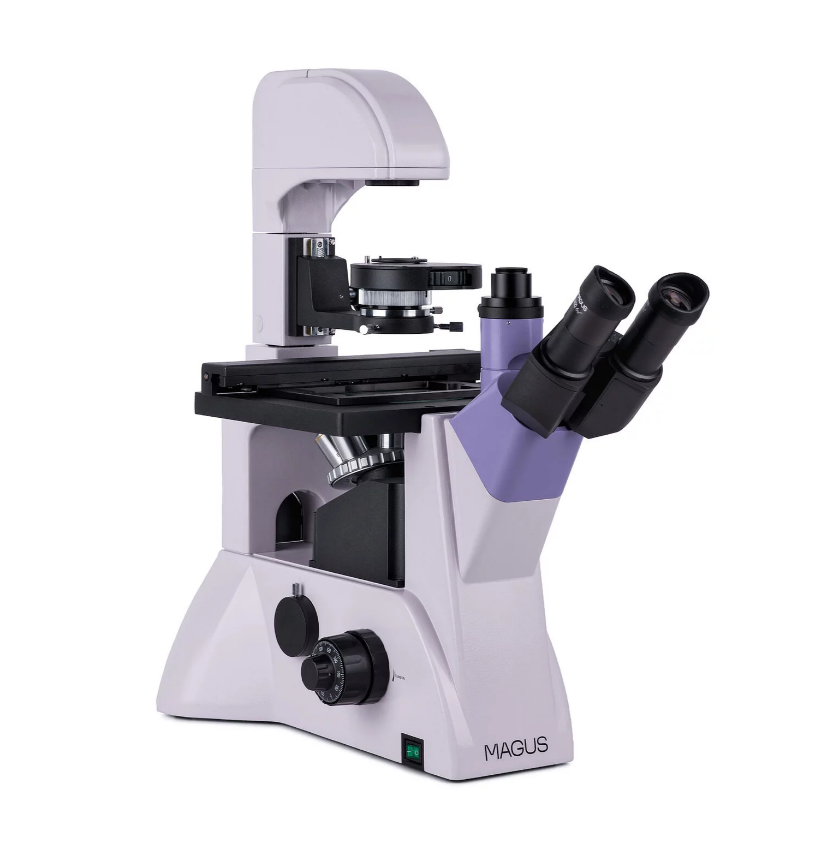

Расположение линз под предметным столиком имеет преимущества в ряде направлений деятельности. Инвертированные микроскопы хорошо показывают себя при изучении культур грибов, для диагностики образцов нематологических экстрактов при наблюдении за нематодами. При исследовании клеточных культур их расположение на дне лабораторных сосудов упрощает визуализацию за счет выстраивания клеток в одну линию на стекле посуды.

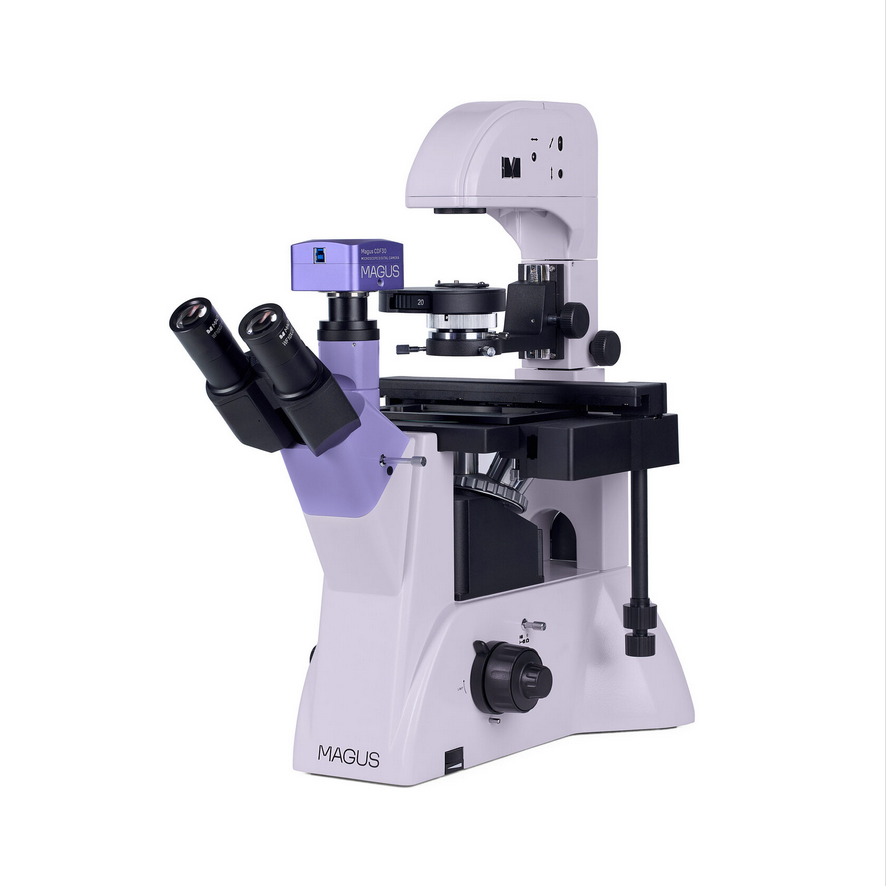

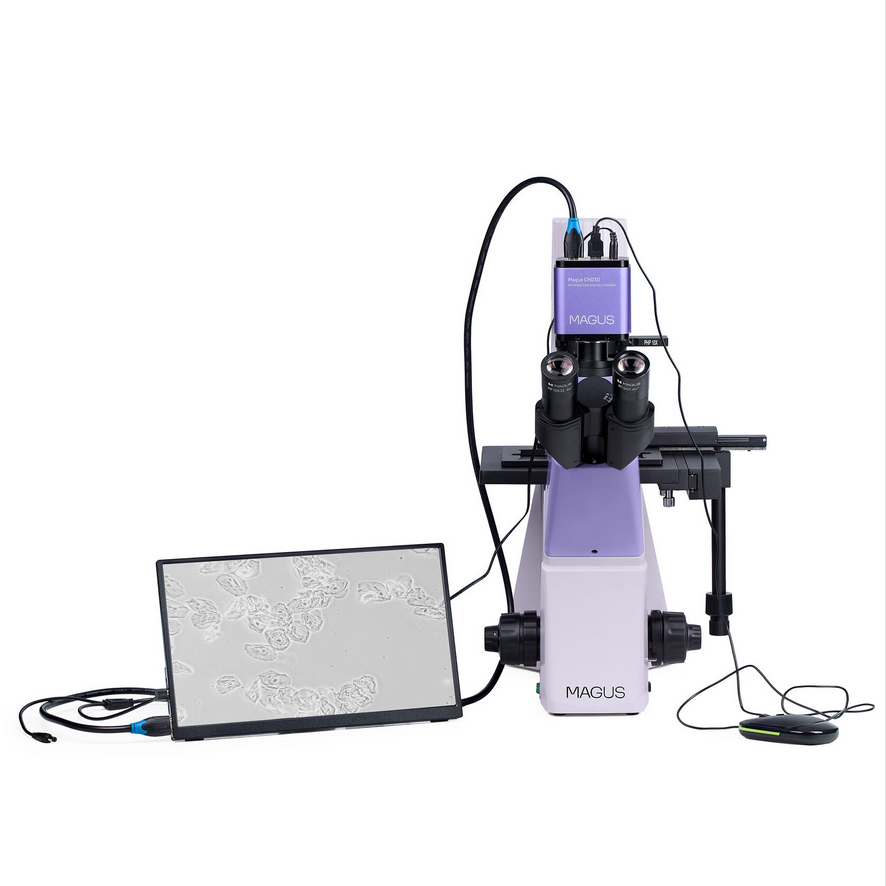

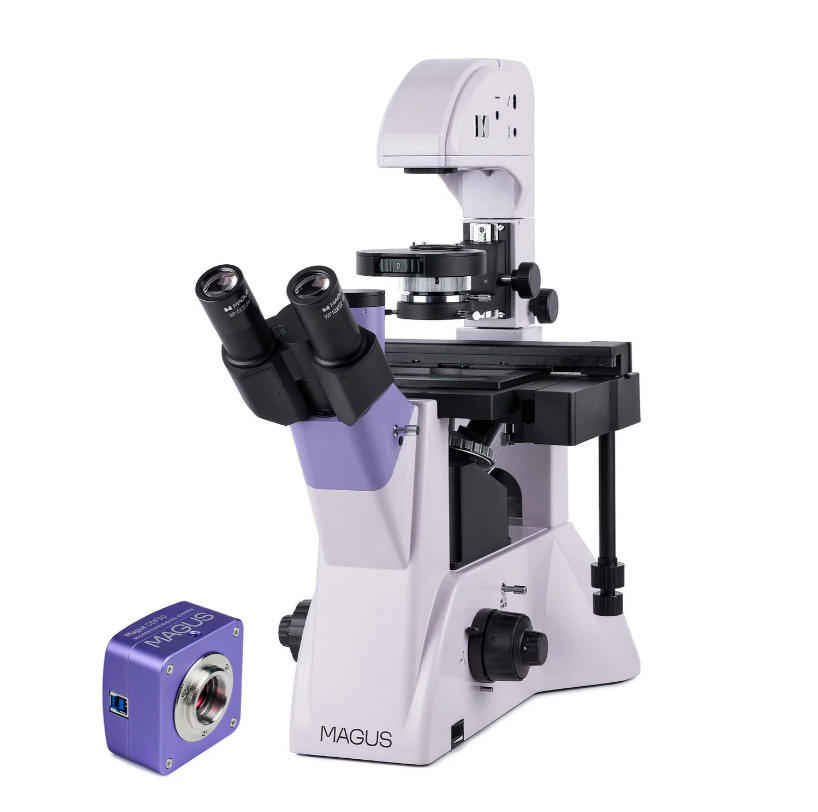

В вертикальный тубус устанавливается монитор, боковой канал корпуса содержит слот, куда можно поместить камеру, при помощи нее упрощается документирование процесса исследования, она позволяет передавать снимки или видео на большой экран лекционной аудитории.

Регулировка потока света в насадке способна менять состояние канала просмотра образцов, его можно открывать (50/50) и закрывать (100/0 или 0/100).

Пятиместный револьверный блок, расположенный под поверхностью предметного стола. Наличие незанятого слота позволяет разместить еще один объектив для фазового контраста (ФК). Поскольку фазовый контраст в микроскопии не требует уничтожения, фиксации или окрашивания клеток, это позволяет визуализировать живые клетки, в том числе, в культуре, в их естественном состоянии. Это означает, что биологические процессы можно наблюдать и записывать с высокой четкостью, контрастностью, а также наблюдать за процессами, которые невозможно визуализировать в других методах.

Микроскоп укомплектован объективами-планахроматами, рабочее расстояние которых больше обычного с учетом высоты дна сосудов, в которых можно смотреть образцы (до 0,12 см). Из 4-х планахроматов один приспособлен для метода ФК, остальные — для изучения объектов в светлом поле. Флуоресцентное окрашивание допустимо использовать в сочетании с ФК для дальнейшего улучшения получаемых изображений образцов.

Пара коаксиальных рукояток находится внизу корпуса по обе стороны от штатива, одна из них используется для тонкого фокусирования, вторая — для грубой настройки. Размещение регуляторов создано с учетом эргономики.

Предметный столик фиксирован, но имеет возможность смещения препарата в плоскости во взаимно перпендикулярных осях. Плавность хода механизма повышает качество и улучшает точность исследования, потому что позволяет не пропускать участки изучаемого образца при его передвижении.

Конденсор для ФК устанавливается в 4 позиции для возможности изучать объекты с использованием фазовых объективов на 10×, 20× и 40×.

Источником света является галогенная лампа, излучение которой не раздражает глаза при долгой работе с пробами. 30-ваттной мощности хватает для обеспечения необходимого уровня яркости при работе по различным методикам и при использовании разных объективов.

Возможность настройки освещения по Кёлеру улучшает качество изображения образца. Такой тип освещения позволяет достичь предела разрешения при использовании каждого из объективов. А по краям зрительного поля не образуются затемнения, которые могут помешать визуализации.

В качестве опциональных элементов возможно использование объективов 20× ФК и 40× ФК; видеокамер, слайдов для проведения калибровки.

Расположение линз под предметным столиком имеет преимущества в ряде направлений деятельности. Инвертированные микроскопы хорошо показывают себя при изучении культур грибов, для диагностики образцов нематологических экстрактов при наблюдении за нематодами. При исследовании клеточных культур их расположение на дне лабораторных сосудов упрощает визуализацию за счет выстраивания клеток в одну линию на стекле посуды.

В вертикальный тубус устанавливается монитор, боковой канал корпуса содержит слот, куда можно поместить камеру, при помощи нее упрощается документирование процесса исследования, она позволяет передавать снимки или видео на большой экран лекционной аудитории.

Регулировка потока света в насадке способна менять состояние канала просмотра образцов, его можно открывать (50/50) и закрывать (100/0 или 0/100).

Пятиместный револьверный блок, расположенный под поверхностью предметного стола. Наличие незанятого слота позволяет разместить еще один объектив для фазового контраста (ФК). Поскольку фазовый контраст в микроскопии не требует уничтожения, фиксации или окрашивания клеток, это позволяет визуализировать живые клетки, в том числе, в культуре, в их естественном состоянии. Это означает, что биологические процессы можно наблюдать и записывать с высокой четкостью, контрастностью, а также наблюдать за процессами, которые невозможно визуализировать в других методах.

Микроскоп укомплектован объективами-планахроматами, рабочее расстояние которых больше обычного с учетом высоты дна сосудов, в которых можно смотреть образцы (до 0,12 см). Из 4-× планахроматов один приспособлен для метода ФК, остальные — для изучения объектов в светлом поле. Флуоресцентное окрашивание допустимо использовать в сочетании с ФК для дальнейшего улучшения получаемых изображений образцов.

Пара коаксиальных рукояток находится внизу корпуса по обе стороны от штатива, одна из них используется для тонкого фокусирования, вторая — для грубой настройки. Размещение регуляторов создано с учетом эргономики.

Предметный столик фиксирован, но имеет возможность смещения препарата в плоскости во взаимно перпендикулярных осях. Плавность хода механизма повышает качество и улучшает точность исследования, потому что позволяет не пропускать участки изучаемого образца при его передвижении.

Конденсор для ФК устанавливается в 4 позиции для возможности изучать объекты с использованием фазовых объективов на 10×, 20× и 40×.

Источником света является галогенная лампа, излучение которой не раздражает глаза при долгой работе с пробами. 30-ваттной мощности хватает для обеспечения необходимого уровня яркости при работе по различным методикам и при использовании разных объективов.
Возможность настройки освещения по Кёлеру улучшает качество изображения образца. Такой тип освещения позволяет достичь предела разрешения при использовании каждого из объективов. А по краям зрительного поля не образуются затемнения, которые могут помешать визуализации.

В качестве опциональных элементов возможно использование объективов 20× ФК и 40× ФК; видеокамер, слайдов для проведения калибровки.

Популярность инвертированных микроскопов в гистологии и клеточной биологии обусловлена рядом факторов. Клетки опускаются на дно посуды и могут к нему прилипнуть, что улучшает видимость их через объектив, расположенный снизу. Ведь каждая клетка оказывается в одной фокальной плоскости. Сохраняется доступ к пробе сверху, что позволяет, к примеру, менять жидкость при помощи микропипеток. Отсутствие контакта между объективом и образцом делает возможными исследования в стерильных условиях.

Предметный столик фиксирован, но имеет возможность смещения препарата в плоскости во взаимно перпендикулярных осях. Плавность хода механизма повышает качество и улучшает точность исследования, потому что позволяет не пропускать участки изучаемого образца при его передвижении. В наборе имеются три держателя для чашек различного размера.

Пара коаксиальных рукояток находится внизу корпуса по обе стороны от штатива, одна из них используется для тонкого фокусирования, вторая — для грубой настройки. Размещение регуляторов создано с учетом эргономики.

Расположение линз под предметным столиком имеет преимущества в ряде направлений деятельности. Инвертированные микроскопы хорошо показывают себя при изучении культур грибов, для диагностики образцов нематологических экстрактов при наблюдении за нематодами. При исследовании клеточных культур их расположение на дне лабораторных сосудов упрощает визуализацию за счет выстраивания клеток в одну линию на стекле посуды.

В вертикальный тубус устанавливается монитор, боковой канал корпуса содержит слот, куда можно поместить камеру, при помощи нее упрощается документирование процесса исследования, она позволяет передавать снимки или видео на большой экран лекционной аудитории.

Регулировка потока света в насадке способна менять состояние канала просмотра образцов, его можно открывать (50/50) и закрывать (100/0 или 0/100).

Пятиместный револьверный блок, расположенный под поверхностью предметного стола. Наличие незанятого слота позволяет разместить еще один объектив для фазового контраста (ФК). Поскольку фазовый контраст в микроскопии не требует уничтожения, фиксации или окрашивания клеток, это позволяет визуализировать живые клетки, в том числе, в культуре, в их естественном состоянии. Это означает, что биологические процессы можно наблюдать и записывать с высокой четкостью, контрастностью, а также наблюдать за процессами, которые невозможно визуализировать в других методах.

Микроскоп укомплектован объективами-планахроматами, рабочее расстояние которых больше обычного с учетом высоты дна сосудов, в которых можно смотреть образцы (до 0,12 см). Из 4-× планахроматов один приспособлен для метода ФК, остальные — для изучения объектов в светлом поле. Флуоресцентное окрашивание допустимо использовать в сочетании с ФК для дальнейшего улучшения получаемых изображений образцов.

Пара коаксиальных рукояток находится внизу корпуса по обе стороны от штатива, одна из них используется для тонкого фокусирования, вторая — для грубой настройки. Размещение регуляторов создано с учетом эргономики.

Предметный столик фиксирован, но имеет возможность смещения препарата в плоскости во взаимно перпендикулярных осях. Плавность хода механизма повышает качество и улучшает точность исследования, потому что позволяет не пропускать участки изучаемого образца при его передвижении.

Конденсор для ФК устанавливается в 4 позиции для возможности изучать объекты с использованием фазовых объективов на 10×, 20× и 40×.

Источником света является галогенная лампа, излучение которой не раздражает глаза при долгой работе с пробами. 30-ваттной мощности хватает для обеспечения необходимого уровня яркости при работе по различным методикам и при использовании разных объективов.
Возможность настройки освещения по Кёлеру улучшает качество изображения образца. Такой тип освещения позволяет достичь предела разрешения при использовании каждого из объективов. А по краям зрительного поля не образуются затемнения, которые могут помешать визуализации.

В качестве опциональных элементов возможно использование объективов 20× ФК и 40× ФК; видеокамер, слайдов для проведения калибровки.

Фильтры возбуждения люминесценции — ключевой элемент люминесцентных микроскопов, отвечающий за точную настройку световых волн. Они состоят из трёх компонентов: фильтра возбуждения, дихроичного зеркала и фильтра запирания. Фильтр возбуждения пропускает свет с определённой длиной волны (например, 320–380 нм для ультрафиолетового диапазона), который активирует люминофор в образце. Дихроичное зеркало отражает свет возбуждения на образец, но пропускает испускаемое люминесцентное излучение. Фильтр запирания блокирует остатки возбуждающего света, пропуская только чистый сигнал люминесценции. Такая система минимизирует шумы и повышает контраст изображения.

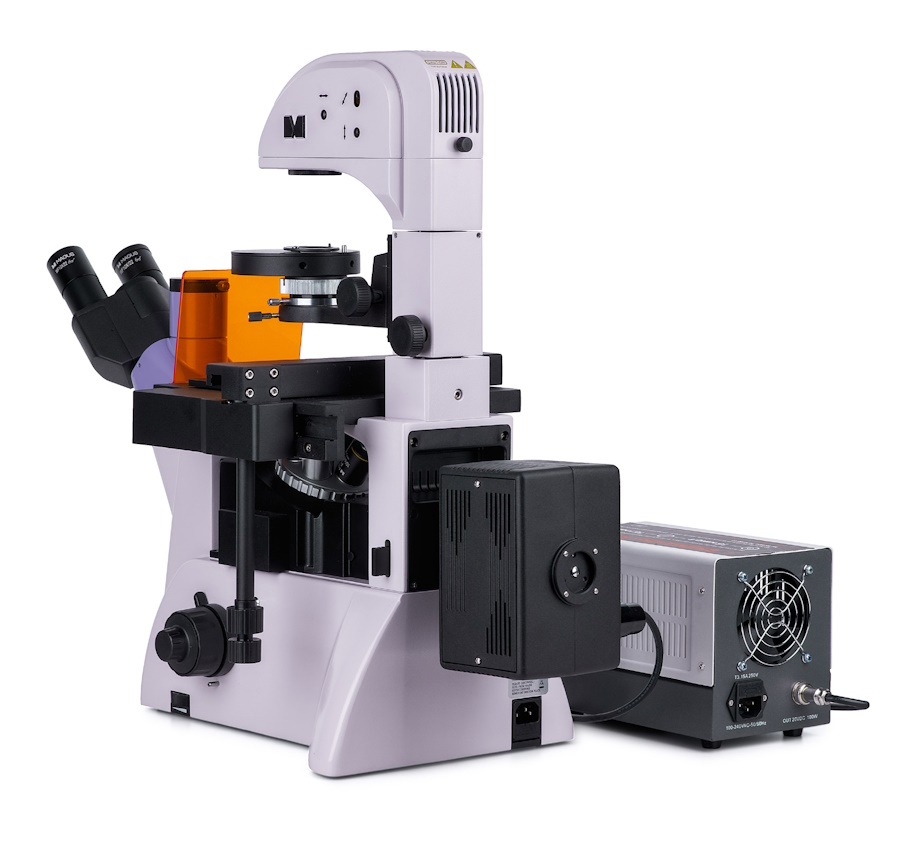

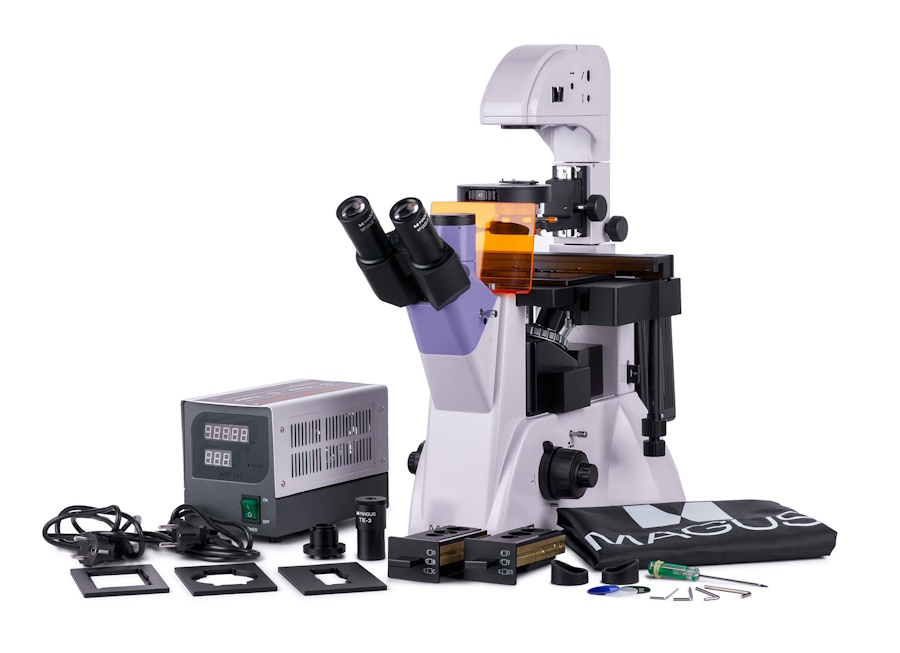

Микроскопы серии Lum V500 и Lum V500L представляют собой передовые решения для работы с люминесцентными образцами. Однако их ключевые отличия в источниках света и типах фильтров делают каждую модель уникальной и подходящей для различных задач. Рассмотрим основные характеристики и сравним фильтры люминесценции этих приборов.

Источники света и принцип работы

Главное отличие между Lum V500 и Lum V500L заключается в используемых источниках света. В модели V500 применяются ртутная и галогенная лампы, что обеспечивает широкополосное возбуждение люминесценции. Такой подход позволяет охватить более широкий спектр длин волн, что особенно полезно для исследований с использованием разнообразных флюорохромов или сложных многоцветных анализов.

В свою очередь, V500L оснащен светодиодными источниками света, которые обеспечивают узкополосное возбуждение. Это делает модель более специализированной, но при этом повышает точность и эффективность работы с конкретными флюорохромами, такими как DAPI, FITC и TRITC. Светодиоды также обладают рядом преимуществ, таких как долговечность, стабильность излучения и отсутствие необходимости в замене ламп.

Фильтры люминесценции в Lum V500

• Модель Lum V500 предлагает четыре типа фильтров, каждый из которых предназначен для работы с определенным диапазоном длин волн:
• UV (ультрафиолетовый):
  • возбуждение, нм — 320–380;
  • дихроичное зеркало, нм — 425;
  • излучение, нм — 435;
  • подходит для анализа образцов с флюорохромами, чувствительными к УФ-излучению.
• V (фиолетовый):
  • возбуждение, нм — 380–415;
  • дихроичное зеркало, нм — 455;
  • излучение, нм — 475;
  • идеально для работы с DAPI и другими фиолетовыми флюорохромами.
• B (синий):
  • возбуждение, нм — 450–490;
  • дихроичное зеркало, нм — 505;
  • излучение, нм — 515;
  • оптимизирован для использования с FITC и аналогичными маркерами.
• G (зеленый):
  • возбуждение, нм — 495–555;
  • дихроичное зеркало, нм — 585;
  • излучение, нм — 595;
  • подходит для TRITC и других красных флюорохромов.

Широкие диапазоны возбуждения и излучения делают Lum V500 универсальным выбором для исследований, требующих гибкости и адаптивности.

Фильтры люминесценции в Lum V500L

• Модель Lum V500L, благодаря светодиодным источникам света, предлагает три узкополосных фильтра, настроенных под конкретные флюорохромы:
• DAPI (ультрафиолетовый):
  • возбуждение, нм — 365/35;
  • дихроичное зеркало, нм — 400;
  • излучение, нм — 450/65;
  • узкая полоса возбуждения обеспечивает высокую контрастность и минимизирует фоновое свечение.
• FITC (синий):
  • возбуждение, нм — 475/40;
  • дихроичное зеркало, нм — 500;
  • излучение, нм — 535/45;
  • оптимизирован для работы с FITC, обеспечивая яркие и четкие изображения.
• TRITC (красный):
  • возбуждение, нм — 525/45;
  • дихроичное зеркало, нм — 565;
  • излучение, нм — 595/60;
  • позволяет эффективно анализировать образцы с красными флюорохромами.

Узкополосные фильтры Lum V500L обеспечивают высокую чувствительность и точность, что особенно важно для количественных исследований и работ с низким уровнем сигнала.

Сравнение и выбор модели

• Гибкость vs. специализация:
  • Lum V500 идеально подходит для исследований, где требуется работа с широким спектром флюорохромов или одновременный анализ нескольких маркеров;
  • Lum V500L, напротив, является более специализированным решением, ориентированным на использование стандартных флюорохромов (DAPI, FITC, TRITC) с максимальной эффективностью.
• Качество изображения:
  • широкополосные фильтры Lum V500 могут давать некоторое фоновое свечение, что снижает контрастность;
  • узкополосные фильтры Lum V500L обеспечивают высокую контрастность и минимальные помехи, что особенно важно для получения качественных изображений.
• Экономичность и удобство:
  • светодиоды в Lum V500L не требуют замены, имеют длительный срок службы и обеспечивают стабильное излучение;
  • ртутные и галогенные лампы в Lum V500 требуют периодической замены и обслуживания.
